Un sistema CAD/CAM in azienda è la risposta intelligente ai problemi posti da un mercato in evoluzione che richiede nuove idee per gli articoli, campionari tempestivi e completi e una risposta rapida alle richieste dei clienti.

JACQ-DESIGN è la soluzione giusta per stare al passo con i tempi e garantirsi l’ indipendenza tecnologica, grazie alla facilità d’uso, alla ricchezza di prestazioni e all’investimento limitato necessario.

Sistema Cad/Cam Jacquard per il progetto e la realizzazione di tessuti di arredamento, abbigliamento e affini; non ha limitazioni di dimensioni di articoli, complessità tessile e tipo di tessuto.
Funziona sotto il sistema operativo Windows e può scambiare dati con qualsiasi altra applicazione Windows ed in qualsiasi formato grafico.

FACILITA’ D’ USO E COMPLETEZZA
Interfaccia uomo-macchina semplice e moderna, con funzionalità orientate a utenti senza esperienza informatica, organizzata in menu distinti per ogni fase operativa diversa.
Disposizione logica dei comandi per guidare l’utente all’uso delle varie funzioni.. Sistema completo di funzioni di creazione, archiviazione, stampa delle messe in carta e generazione dischetti per controllori Jacquard.
Funzioni di visualizzazione e zoom studiate per un ottimale efficienza operativa.

ACQUISIZIONE IMMAGINI/RAPPORTI
Filtri di importazione di qualsiasi formato grafico standard (Tif, Bmp, Pcx, Gif, Tga, etc.). Gestione di qualsiasi scanner supportato da Windows.

USCITE TELAI JACQUARD
Tutti i principali formati previsti dai controllori elettronici Jacquard; collegamento diretto ai telai, mediante rete di comunicazione dati standard, di tipo Ethernet.

INTERNET e MODEM
JACQ-DESIGN è un sistema aperto e come tale tutte le fasi operative generano files non proprietari utilizzabili tramite applicazioni di grafica quali CorelDraw, Photoshop, ecc.. I dati per i controllori possono essere generati su disco fisso e possono poi essere inviati dovunque tramite Modem e la posta elettronica di Internet.

GESTIONE DELLE IMMAGINI
Il menu Immagini offre una varietà di funzioni di manipolazione di immagini; da quelle per la gestione dello scanner a quelle per il loro ritocco. JACQ-DESIGN utilizza immagini in formato standard Tif, a cui può essere ricondotta qualsiasi immagine acquisita da scanner, da cataloghi elettronici, modem, Internet o da altre applicazioni grafiche in ambiente Windows. Le immagini acquisite (qualora necessario) vengono ripulite tramite veloci e semplici funzioni (quali riduzione colori ed eliminazione punti sparsi).

MESSA IN CARTA

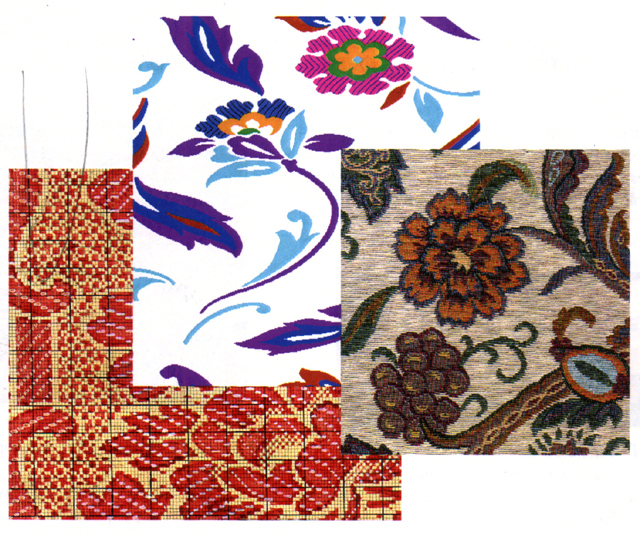

Le immagini ripulite vengono trasformate in carta tecnica (Messa in Carta) tramite una procedura guidata con cui l’utente assegna i parametri tessili (densità in trame/cm e fili/cm), altezza e eventuale lunghezza dell’articolo da tessere; su questa base il sistema calcola i rimanenti dati e, se corretti, genera quindi la carta tecnica che viene visualizzata a video in modo normale o ripetuto. Tutte le funzioni di disegno nel modo ripetuto vengono propagate su tutte le ripetizioni; in questo modo molto semplicemente l’operatore costruisce il rapporto finale.

FUNZIONI GRAFICHE

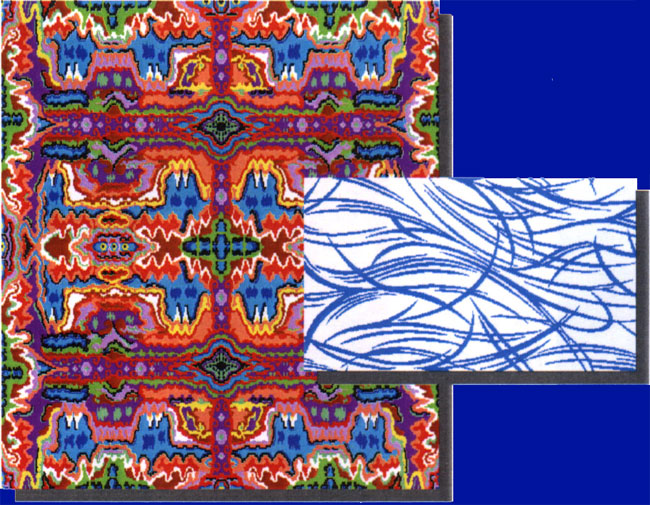

Il sistema ha molteplici funzioni di disegno sofisticate divise in cinque categorie (funzioni di manipolazione colore, manipolazione disegno, selezione aree, copia/incolla con o senza ripetizioni, strumenti di disegno). Tutte le funzioni sono attive con il multirapporto e si propagano secondo modalità di specularità selezionate e con funzioni di protezione e di cambiamento automatico dei colori.

NOTA DI LETTURA
Dopo il completamento delle modifiche di tipo grafico sulla carta tecnica, il sistema consente di sviluppare gli intrecci per qualunque classe di tessuto sia a densità costante che variabile (lancé).

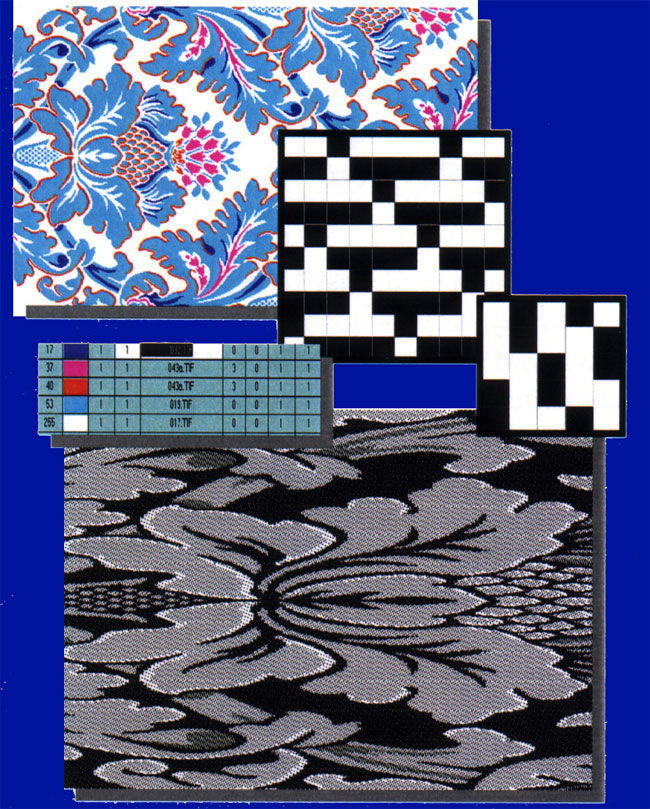

La generazione dell’ intreccio è pilotato da una tabella di associazioni colori e armature (Nota di Lettura) e da una Nota di Tessimento derivata in automatico (caso della densità costante) o da associazione trame colori nel caso di tessuti lancè.
L’associazione colori armature è completamente guidata ed in ogni istante il sistema consente la visualizzazione della Messa in Carta, delle armature e del loro effetto. Possono essere richiamate sia armature semplici che armature composte. Una volta generato l’ intreccio sono utilizzabili funzioni per la ricerca e la successiva correzione di slegature oltre ad altre funzioni di verifica.

COLLETTAGGI E GENERAZIONE CARTONI
Dall’ intreccio ottenuto durante la fase precedente, il sistema genera formati elettronici specifici per i telai sui quali devono essere realizzati i tessuti. La fase di Collettaggio permette di descrivere le caratteristiche e le configurazioni di qualunque tipo di telaio Jacquard. Al termine della generazione del formato elettronico, il cartone viene visualizzato e può essere modificato.

USCITA TELAIO
E’ la parte conclusiva delle operazioni; vengono generati dischetti per i controllori elettronici più diffusi sul mercato (Staubli, Bonas, Grosse, Muller); è previsto l’ interfacciamento al software per la trasmissione in rete Ethernet dei dischetti verso i Controllori Staubli (Software JACQ-LINK).

JACQ-WEAVES
Il programma consente di progettare armature semplici e composte in modalità grafica interattiva.. Per tutte le armature esiste la simulazione di verifica effetto. E’ possibile visualizzare i Profili di trama e/o di ordito delle armature e modificare le armature agendo sui profili. Dopo aver modificato una armatura composta il sistema rigenera le armature base in modo congruente alle modifiche.

JACQ-UTIL
Gestisce la stampa di tutta la documentazione connessa all’ utilizzo del CAD (armature, bozzetti, Note di lettura, intrecci..). Le stampe possono essere realizzate nei formati più diversi; la pagina di stampa e le immagini vengono stampate nelle dimensioni reali o in dimensioni predefinite decise e configurate da utente. JACQ-UTIL gestisce inoltre l’ archiviazione dei files di progetto e i backup con modalità anche incrementale.

VECTORIZE
Questo modulo aggiunge delle potenti funzionalità di trattamento vettoriale delle immagini.Analizza i contorni delle aree colorate e li ricostruisce come curve vettoriali. Diventa così possibile modificare comodamente e rapidamente i contorni, agendo sui punti caratteristici della singola curva. Diventa anche possibile " lisciare " i contorni dei disegni con una rapidità e semplicità impensabili quando si lavora soltanto sull’ immagine bitmap, cioè pixel per pixel.
